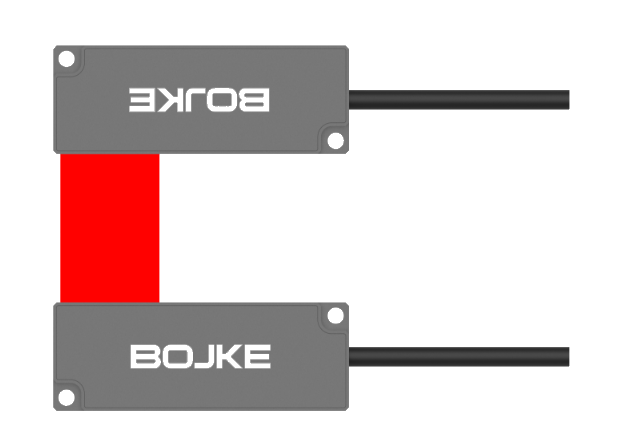

激光纠偏传感器 BGT-JP50NM/BG-JP40NM/BGT-JP10MM

位移传感器
BGT-JP50NM/BG-JP40NM/BGT-JP10MM
激光纠偏传感器

功能特点:红色半导体激光.650nm  光斑尺寸3.5x12mm

线性精度±25μm(感应头安装距离20mm 时)重复精度 ±5μm(感应头安装距离20mm时)

型号BGT-JP10MM
测量范围边缘模式:±5mm
宽度模式:10mm
感应头安装距离Max.500mm
光源介质/波长红色半导体激光.650nm
最大输出功率7mw
光斑尺寸3.5x12mm
线性精度±25μm(感应头安装距离20mm 时)
重复精度±5μm(感应头安装距离20mm时)
响应时间500μs
温度特性±0.01%F.S./C
LED 指示灯绿灯长亮:正常运行状态
绿灯慢闪(2Hz):(光路被全部遮挡)接收端无光照
绿灯快闪(5Hz):感应头镜面上存在脏污需清洁
红灯长亮:设备正常供电
红灯灯灭:设备供电异常
最小检测物体0.15mm(设置距离100mm时)
电源电压DC 5V±10%
消耗电流发射端 30mA以下(DC5V时)                  接收端 180mA 以下(DC5V时)
连接形式连接器:M84针连接器
耐环境性防护等级IP65
使用环境温度/湿度-10~+50°℃/35~85%RH(无结露·结冰)
存储环境温度/湿度-20~+60°℃/35~85%RH(无结露·结冰)
使用环境照度太阳光:10000lux 以下,白炽灯:3000lux以下
抗震动10~55Hz双振幅1.5mm
X,Y,Z各方向2小时
耐撞击约50G (500 m/s²)
X,Y,Z各方向3次
数字量输出RS-485
质量发射端、接收端:约40g(包含300mm 的电缆线)
材质外壳:铝合金  发光·受光镜面:玻璃
